Überspannungsschutz
Kurzzeitige Spannungsspitzen können bereits Schäden verursachen
Empfindliche Elektronik in Pelletkesseln kann bereits durch sehr kurze Spannungsspitzen beschädigt werden. Dabei muss die Überspannung nicht dauerhaft anliegen. Eine kurze Spitze, zum Beispiel durch Schaltvorgänge, Gewittereinflüsse, Netzrückwirkungen oder Fehler in der Elektroinstallation, kann ausreichen, um Bauteile auf Steuer- oder Leistungselektronik zu überlasten.
Besonders kritisch sind Baugruppen wie Leistungsteil, Motoransteuerung, Nulldurchgangserkennung oder Ausgänge für Abgaslüfter und andere Verbraucher. Im Schadensfall kann es dazu kommen, dass einzelne Ausgänge nicht mehr funktionieren und die betroffene Platine ersetzt werden muss.
Was kann man dagegen machen?
Um empfindliche Elektronik zuverlässig zu schützen, gibt es grundsätzlich zwei Möglichkeiten.

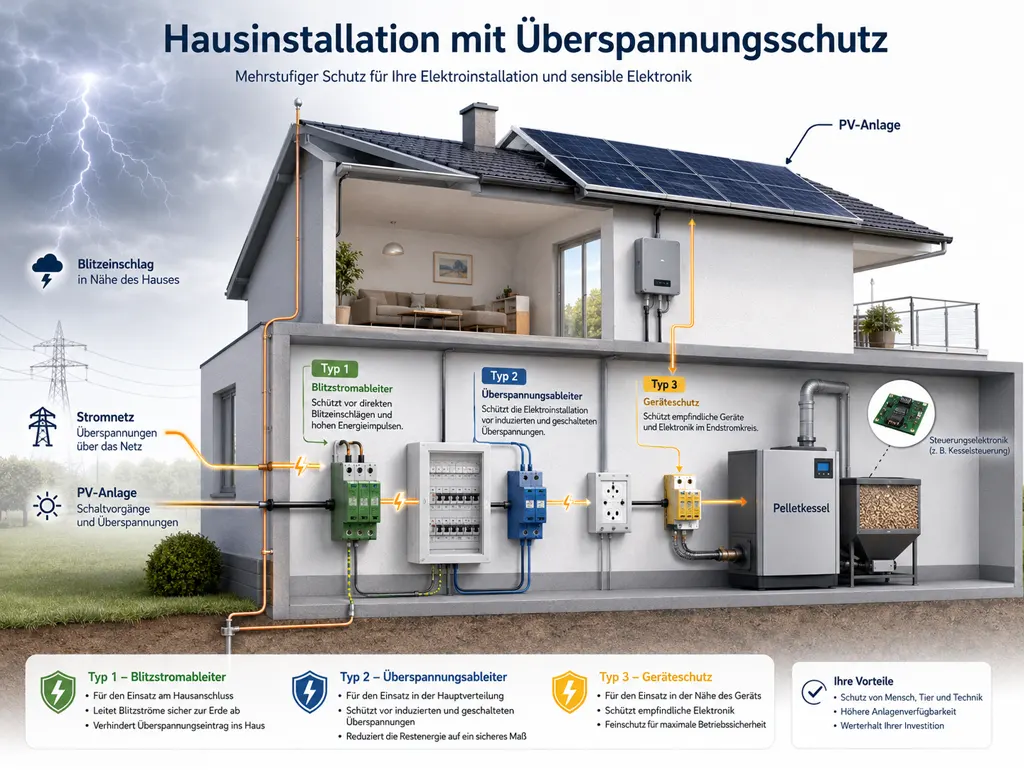

Die umfangreichste Lösung ist ein vollständiges Überspannungsschutzkonzept in der Elektroinstallation des Gebäudes. Dabei werden durch einen Elektrofachbetrieb passende Überspannungsableiter in der Haus- bzw. Unterverteilung eingebaut. Je nach Anlage kann dies ein mehrstufiges Schutzkonzept mit Typ 1, Typ 2 und Typ 3 Überspannungsschutz sein. Diese Lösung ist besonders sinnvoll, wenn mehrere elektrische Geräte, Steuerungen, Wechselrichter, PV-Anlagen oder Netzwerktechnik im Gebäude geschützt werden sollen.
In der Praxis ist eine solche Nachrüstung jedoch mit Aufwand verbunden und muss durch einen Elektriker geplant und eingebaut werden.
Einfache Nachrüstung direkt am Pelletkessel
Als einfache und schnelle Schutzmaßnahme bieten wir einen steckerfertigen Überspannungsschutz für den Pelletkessel an.
Der Artikel wird fertig vorbereitet geliefert und kann direkt zwischen Stromzufuhr und Platine eingesetzt werden. Dadurch wird die empfindliche Kesselelektronik zusätzlich gegen kurzzeitige Spannungsspitzen geschützt.
Der Vorteil: Es ist kein großer Umbau der Hausinstallation erforderlich. Der Überspannungsschutz wird direkt am Pelletkessel nachgerüstet.
Einfache Nachrüstung direkt am Pelletkessel
- Pelletkessel vollständig stromlos machen
- Haussicherung ausschalten und gegen Wiedereinschalten sichern

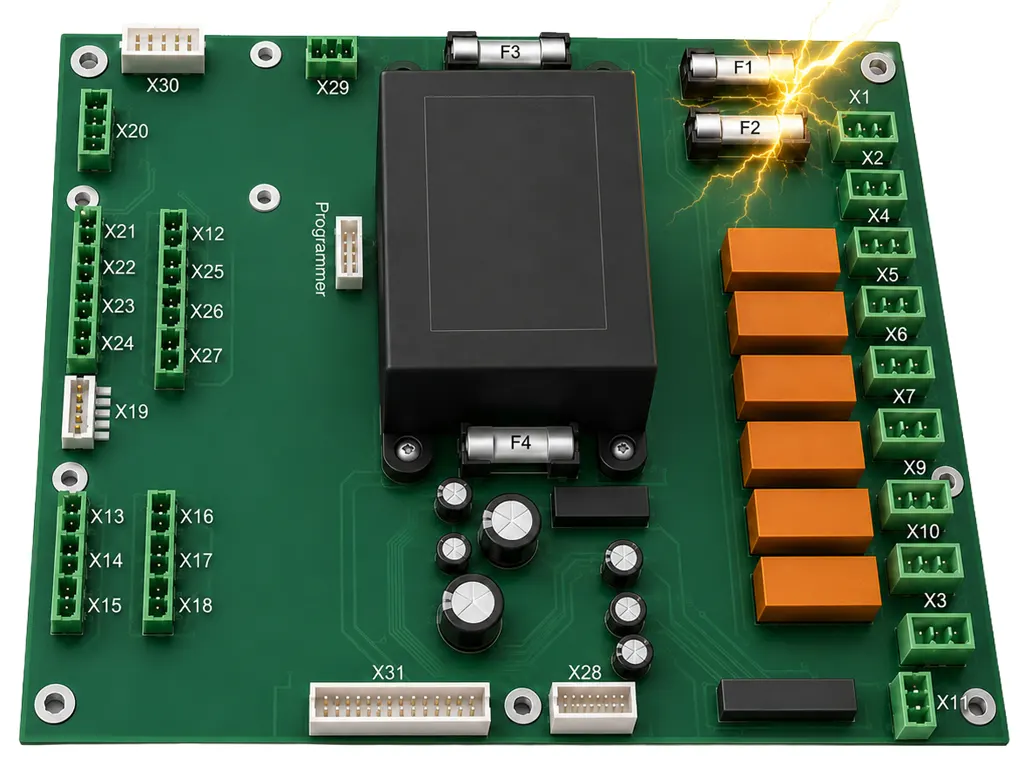

- X1-Stecker auf der Platine abziehen
- mitgeliefertes Kabel am X1-Stecker anschließen
- Stecker vom mitgelieferten Kabel wieder auf X1 an der Platine anstecken
- Anlage wieder einschalten
Damit ist der Überspannungsschutz zwischen Stromzufuhr und Kesselelektronik eingebunden.
Ihr Vorteil
Mit diesem Artikel erhält der Pelletkessel eine zusätzliche Schutzstufe direkt an der empfindlichen Elektronik. Kurzzeitige Spannungsspitzen können dadurch begrenzt und das Risiko von Schäden an Steuerung, Leistungsteil oder Motoransteuerung deutlich reduziert werden.
Der Artikel ist daher eine einfache und sinnvolle Nachrüstung, besonders wenn bereits elektronische Schäden aufgetreten sind oder wenn die Anlage in einem Gebäude mit erhöhter Belastung durch Netzrückwirkungen, PV-Anlage, Gewittereinflüsse oder Schaltvorgänge betrieben wird.
